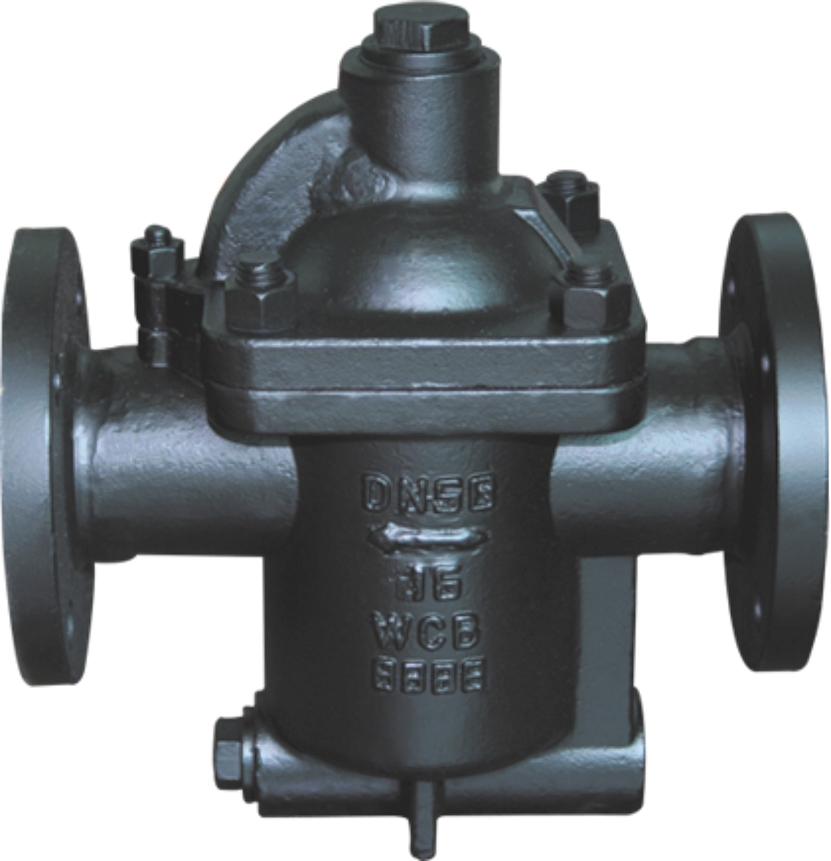

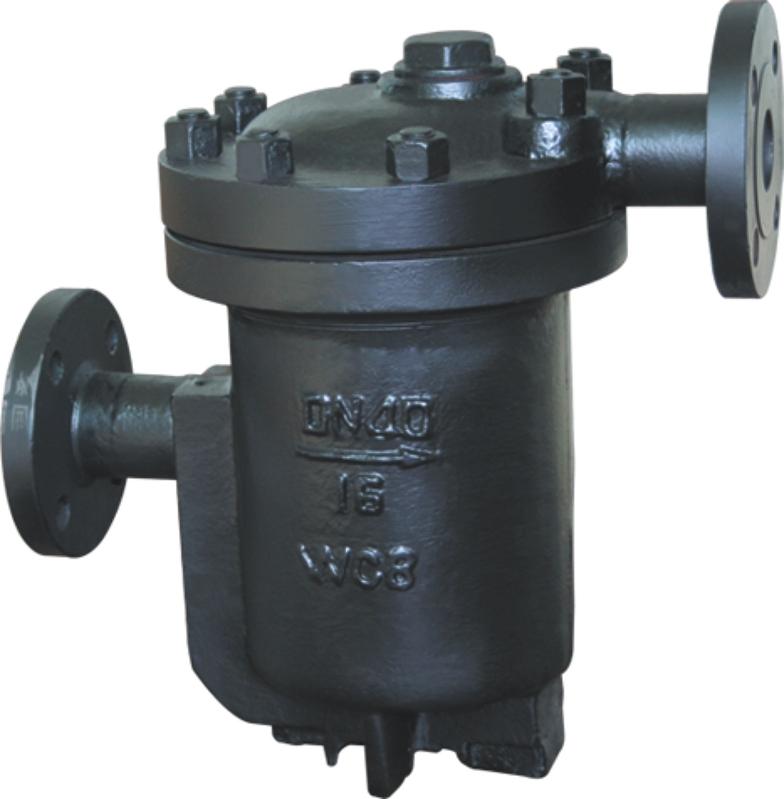

鐘形浮子式蒸汽疏水閥特點及性能： 1、對凝結水的發生量適應性強，既可間歇排放，又可連續排放。 2、內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。 3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。 4、背壓率高90％ 5、汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。 6、敝口形的浮子抗水擊，吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖，空氣氣堵現象。(非凝結性的高溫空氣也可排除） 7、與杠桿機械結合可制成高壓閥。
雙閥座差壓機械和SCCV關閉方式：
SCCV關閉方式和雙閥座差壓機械安裝在同一單元內壽命長久，當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差，主閥開啟而獲得大排量，使用汽設備迅速啟動，最大限度地發揮出機器的熱效率。
鐘形浮子式蒸汽疏水閥主要外型及連接尺寸Main External And Connecting Dinensions
產品型號Produstion Type
公稱通徑DN(mm)Nominal Diameter
連接方式
使用壓力范圍（Mpa)
最高允許溫度℃Max Vouchsafement Temperature
閥體材質Material Of Body
主要零件材質Material For Main Parts
外形尺寸
L
H1
H2
W
ER105(CS15H-3.7)
20-40
內螺紋ZG1/2"-1"
0.01-0.3-0.7
220
WCB
SUS(3Cr13)
200
160
135
-
ER105F(CS45H-3.7)
15-2532-50
法蘭Flange
270
ER110(CS45H-5.12)
15-2032-50
0.01-0.5-1.2
310
160165
131167
ER116(CS45H-7.16)
0.01-0.7-1.6
ER120(CS45H-8.16
40-65
0.05-0.8-1.6
420
175
214
ER25(CS45H-25-40-64)
15-50
0.05-2.5-4.5-6.5
425
380
210
180
345
ER25W(CS65H-25-40-64)
承插焊
